WP Imaging Colorimeter 시리즈
2D 이미징 컬러리미터
˙

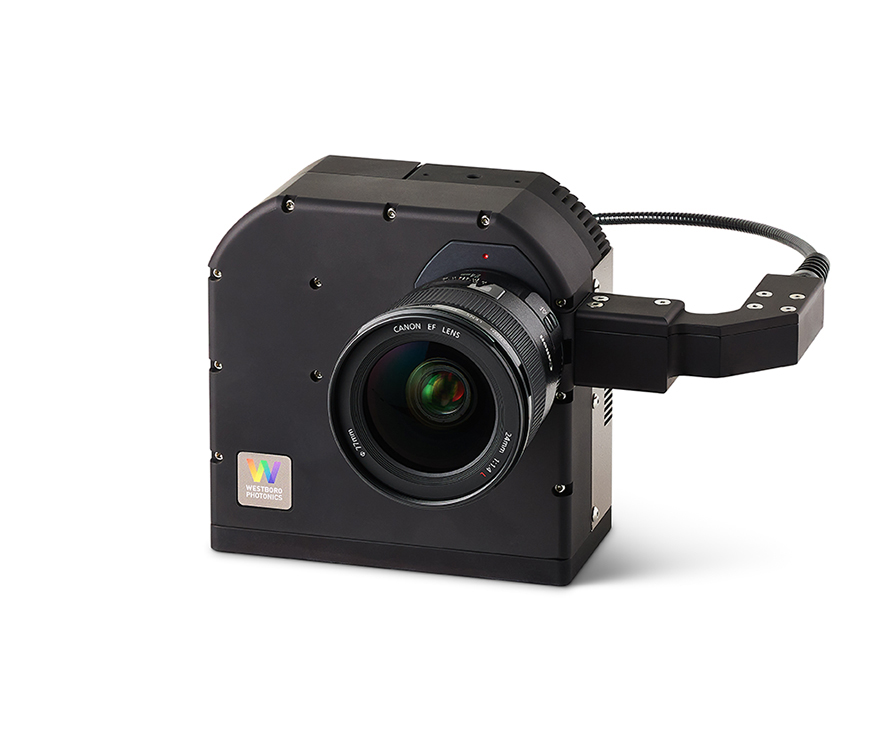

WP6 Series
Imaging Colorimeters
Key Features
Applications

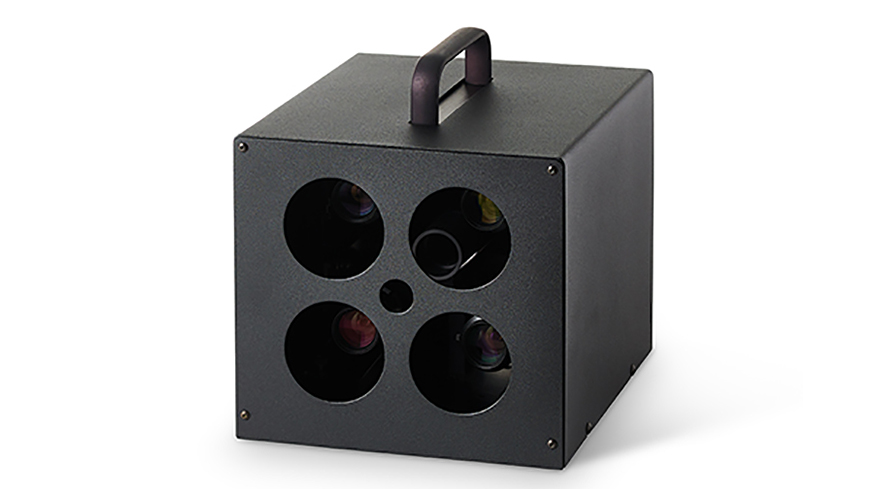

Multi Camera Imaging
Colorimeters (MCIC)
Key Features
Applications

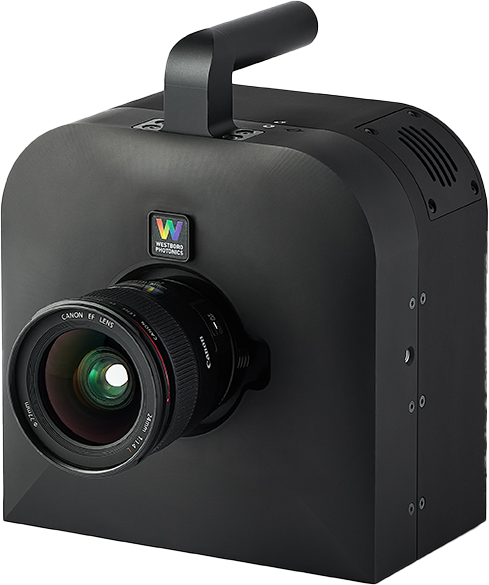

WP525 Imaging
Spectral Colorimeter
Key Features
Applications
WP Imaging Colorimeter 특징
![]() | 휘도 및 컬러 공간(spatial) 측정에 대한 뛰어난 재현성 |
![]() | 저감도(low light) 측정에 적합한 온도 조절 및 최적화 |
![]() | 자동 삼자극 필터 휠 사용 |
![]() | 일렉트로닉 브라켓 기술을 활용한 High Dynamic Range (HDR) imaging |
![]() | 일렉트로닉 포커스 및 조리개 옵션 |
![]() | 다양한 해상도 및 모델 제공 –9메가 픽셀 MP: WP690, WP690E, WP690ES –12메가 픽셀 MP: WP6120, WP6120E, WP6120ES |
![]() | 다양한 렌즈 옵션 제공 |
![]() | 다양한 측정 거리 구현 가능 |
![]() | 가볍고 컴팩트한 사이즈 |
Optical HW
광학 HW

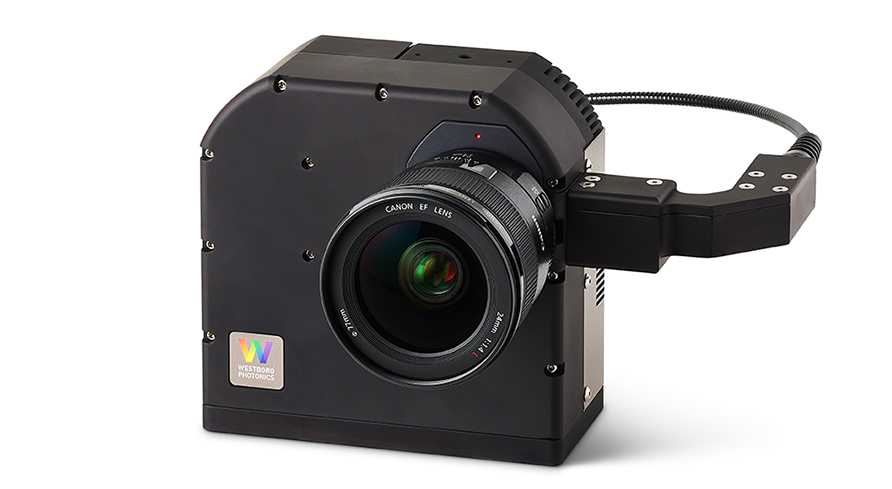

WP Imaging Colorimeter
+ 스펙트로미터옵션 장착 가능
![]() | Spot 측정용 일체형 스펙트로미터 장착 |
![]() | 손쉬운 컬러 보정 관리 |
![]() | 스펙트로미터와 Imaging Colorimeter의 동일한 광경로(Optical Paths) 구현 |
![]() | Colorimeter 측정 직후 바로 스펙트럼을 측정함으로써 샘플의 드리프트 영향 최소화 |
![]() | 여러대의 Colorimeter에 하나의 스펙트로미터 장착 구현 가능 |
![]() | 플리커 측정 옵션 제공 –최대 50k samples –10 Mega Sample memory –12-bit A/D –전체 플리커 분석 기능 |
![]() | 적용분야 –평판 디스플레이 –자동차 솔리드 스테이트 라이팅 (SSL) |

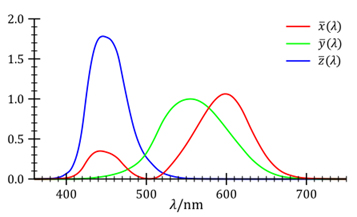

WP Imaging Colorimeter 필터
![]() | 4개의 필터가 삼자극치 X (Xred + Xblue), Y, Z를 연속으로 총 4번 측정함 |
![]() | 뛰어난 신호 대 잡음비 (signal to noise ratio) |
![]() | 낮은 스미어(smear) 현상 및 블루밍 (blooming) |
휘도 측정
Westboro Photonics 이미징 휘도계 및 색도계는 높은 공간 해상도에서 휘도(Y)를 측정합니다.
휘도(cd/m 2 또는 fL) 및 광도(cd)와 광속(lm)을 측정합니다.

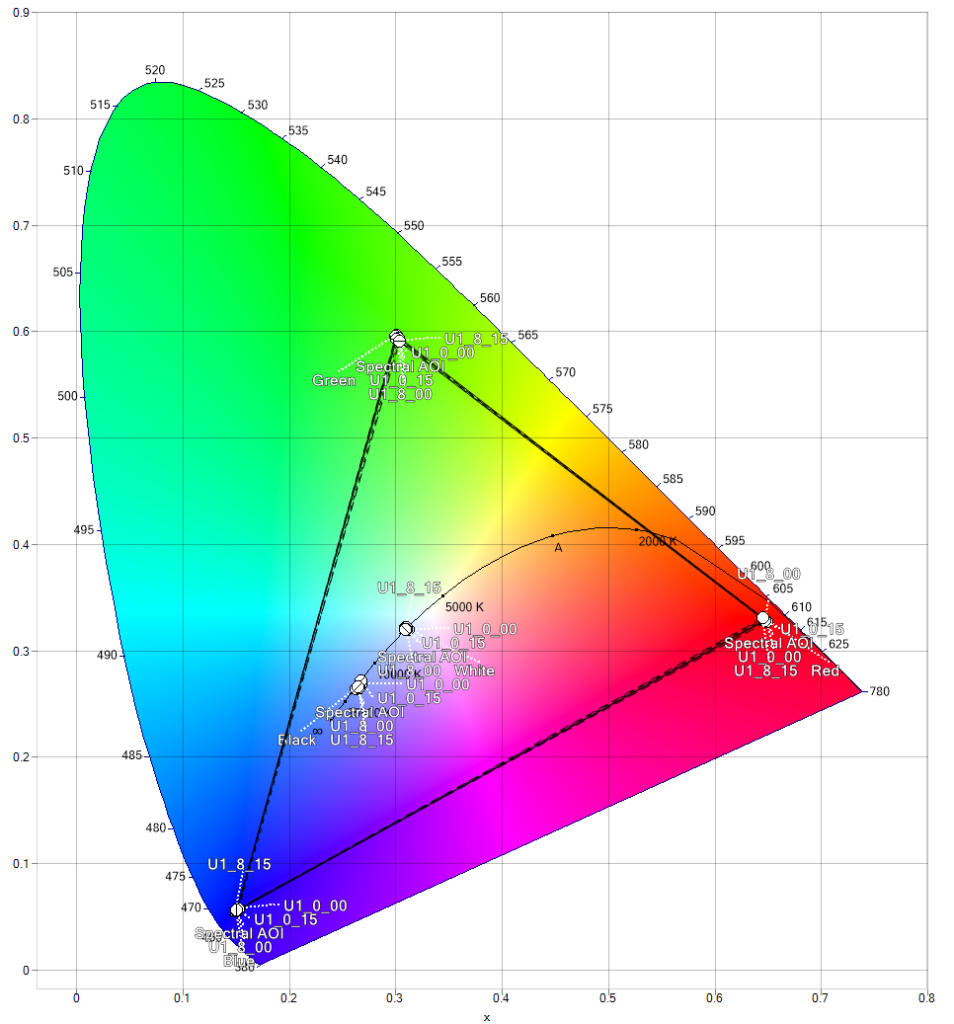

색도 측정
(x, y), (u', v')와 같은 색 공간 다이어그램과 Photometrica Software 내의 다양한 플롯에서 색도 측정을 합니다.
WP 이미징 색도계에는 X (Xblue 및 Xred)용으로 2개, Y 및 Z용으로 각각 1개씩, 3자극 기능과 일치하는 4개의 특수 필터가 표준으로 제공됩니다.
속도 최적화된 프로덕션 어플리케이션의 경우 Xblue 구성 요소가 Z에서 평가, 지원됩니다.

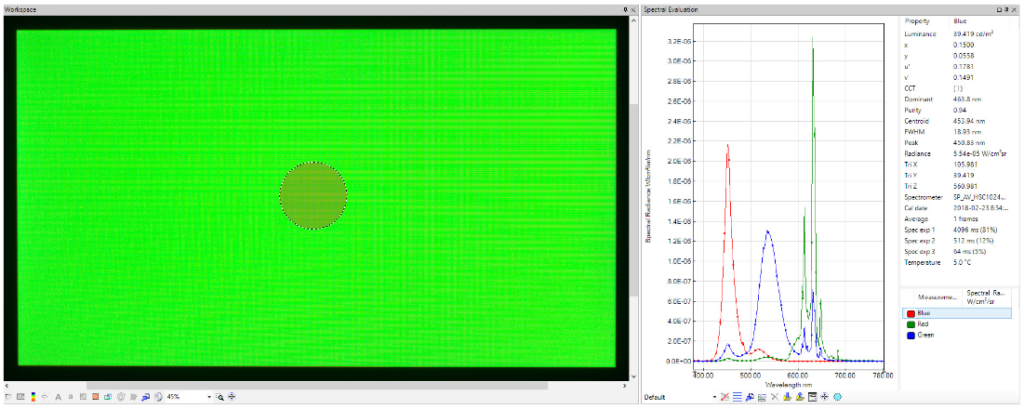

스펙트럼 측정
WP512 , WP6ES 및 MCIC-S 이미징 색도계는 자동 색 보정을
제공하고 정확도를 대폭 상향시키는 스팟 분광 복사계가
내장 되어있습니다.
빠른 스펙트럼 프리뷰, 스펙트럼 복사조도 그래프,
스펙트럼에서 표로 작성된 측정 결과등의 특장점이 있습니다.
Computed Measurements
Photometrica는 다양한 애플리케이션을 위해 휘도계 및 색도계에 설치된 다른 필터를 지원합니다.
필터 유형에는 scotopic, radiometric, bandpass, shortpass or longpass, ipRGC, S cone, M cone,
and L cone 포함됩니다.
Available computed quantities include:
WP Imaging Colorimeter
Specifications
WP Imaging Colorimeter 시리즈
2D 이미징 컬러리미터
WP6 Series
Imaging Colorimeters

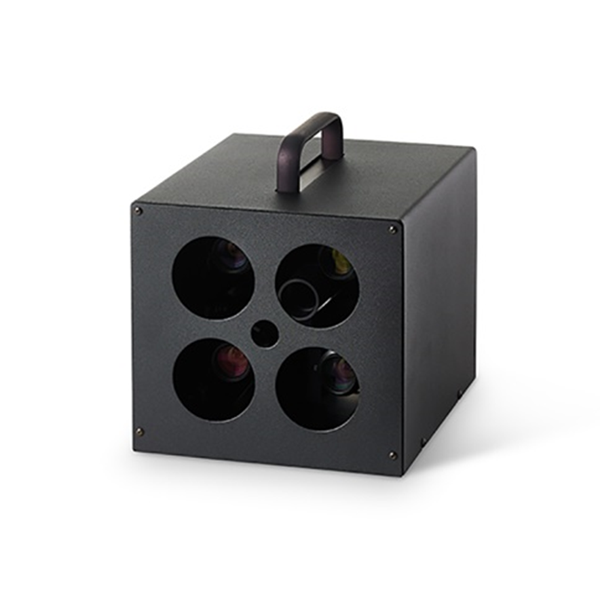

Multi Camera Imaging
Colorimeters (MCIC)

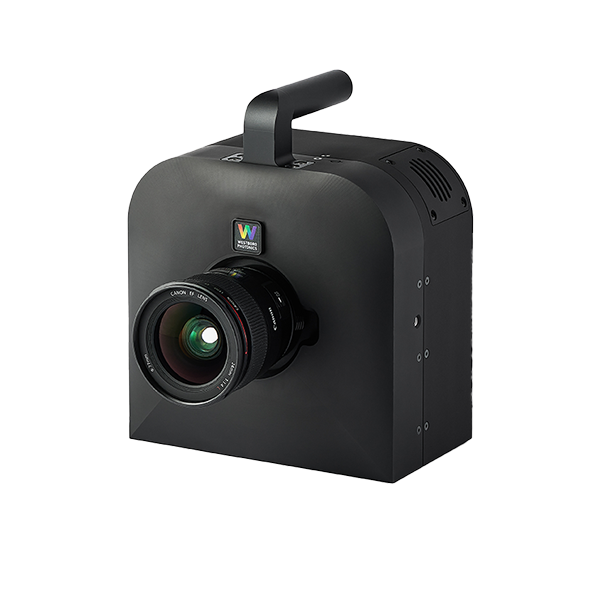

WP525 Imaging
Spectral Colorimeter
WP Imaging Colorimeter 특징
![]() | 휘도 및 컬러 공간(spatial) 측정에 대한 뛰어난 재현성 |
![]() | 저감도(low light) 측정에 적합한 온도 조절 및 최적화 |
![]() | 자동 삼자극 필터 휠 사용 |
일렉트로닉 브라켓 기술을 활용한 High Dynamic Range (HDR) imaging | |
![]() | 일렉트로닉 포커스 및 조리개 옵션 |
![]() | 다양한 해상도 및 모델 제공 –9메가 픽셀 : WP690, WP690E, WP690ES –12메가 픽셀 : WP6120, WP6120E, WP6120ES |
![]() | 다양한 렌즈 옵션 제공 |
![]() | 다양한 측정 거리 구현 가능 |
![]() | 가볍고 컴팩트한 사이즈 |
WP Imaging Colorimeter
+ 스펙트로미터옵션 장착 가능
![]() | Spot 측정용 일체형 스펙트로미터 장착 |
![]() | 손쉬운 컬러 보정 관리 |
![]() | 스펙트로미터와 Imaging Colorimeter의 동일한 광경로(Optical Paths) 구현 |
![]() | Colorimeter 측정 직후 바로 스펙트럼을 측정함으로써 샘플의 드리프트 영향 최소화 |
여러대의 Colorimeter에 하나의 스펙트로미터 장착 구현 가능 | |
250-1050nm 파장대 측정 (해당 렌즈 장착시) | |
![]() | 플리커 측정 옵션 제공 –최대 50k samples –10 Mega Sample memory –12-bit A/D –전체 플리커 분석 기능 |
![]() | 적용분야 –평판 디스플레이 –자동차 솔리드 스테이트 라이팅 (SSL) |
WP Imaging Colorimeter 필터
![]() |
![]() |
![]() |
휘도 측정
![]() | ![]() |
Westboro Photonics 이미징 휘도계 및 색도계는 높은 공간 해상도에서 휘도(Y)를 측정합니다.
휘도(cd/m 2 또는 fL) 및 광도(cd)와 광속(lm)을 측정합니다.
색도 측정
![]() |
(x, y), (u', v')와 같은 색 공간 다이어그램과 Photometrica Software 내의 다양한 플롯에서 색도 측정을 합니다.
|
WP 이미징 색도계에는 X (Xblue 및 Xred)용으로 2개, Y 및 Z용으로 각각 1개씩, 3자극 기능과 일치하는 4개의 특수 필터가 표준으로 제공됩니다.
속도 최적화된 프로덕션 어플리케이션의 경우 Xblue 구성 요소가 Z에서 평가, 지원됩니다.
스펙트럼 측정
![]() |
WP512 , WP6ES 및 MCIC-S 이미징 색도계는 자동 색 보정을 제공하고 정확도를 대폭 상향시키는 스팟 분광 복사계가 내장 되어있습니다.
빠른 스펙트럼 프리뷰, 스펙트럼 복사조도 그래프, 스펙트럼에서 표로 작성된 측정 결과 등의 특장점이 있습니다.
Computed Measurements
Photometrica는 다양한 애플리케이션을 위해 휘도계 및 색도계에 설치된 다른 필터를 지원합니다.
필터 유형에는 scotopic, radiometric, bandpass, shortpass or longpass, ipRGC, S cone, M cone, and L cone 포함됩니다.
Available computed quantities include:
|
WP Imaging Colorimeter Specifications
계측기 제품군 | 모델명 | 세부사항 | 기본측정항목 | Electronic 렌즈 | 스펙트로미터 | 인터페이스 |
Imaging Spectral Colorimeter | WP525 | 24.6 MP imaging, XXYZ tristimulus filters, Integrated spot spectroradiometer, 0.002 cd/m2 sensitivity, Low polarization, Automatic dark measurements, EF lenses, No beam splitter | Chromaticity, Luminance, Spectrum, Radiance | Yes | Yes (Integrated) | USB 3.0 |
Imaging Spectral Colorimeter | WP512 | 12.3 MP imaging, integrated reference spectroradiometer, 0.001 cd/m² sensitivity, independent ND filters for camera and spectroradiometer, low polarization, automatic dark measurements, EF lenses, no beam splitter | Chromaticity, Luminance, Spectrum, Radiance | Yes | Yes (Integrated) | USB 3.0 |
컴팩트, 고정밀, 고해상도 WP6 시리즈 | WP690 | 9 MP cooled CCD entry-level high-accuracy colorimeter, trisimulus filter wheel, manual lens control | Chromaticity, Luminance | No | No | USB 2.0 |
WP6120 | 12 MP cooled CCD high-accuracy colorimeter, trisimulus filter wheel, manual lens control | Chromaticity, Luminance | No | No | USB 2.0 | |
WP690E | 9 MP cooled CCD high-accuracy colorimeter | Chromaticity, Luminance | Yes | No | USB 2.0 | |
WP6120E | 12 MP cooled CCD high-accuracy colorimeter | Chromaticity, Luminance | Yes | No | USB 2.0 | |
WP690ES | 9 MP cooled CCD highest-accuracy imaging colorimeter with electronic lens control and integrated spectrometer | Chromaticity, Luminance, Spectral Radiance | Yes | Yes (Integrated) | USB 2.0 | |
WP6120ES | 12 MP cooled CCD highest-accuracy imaging colorimeter with electronic lens control and integrated spectrometer | Chromaticity, Luminance, Spectral Radiance | Yes | Yes (Integrated) | USB 2.0 | |
고속측정용 Multi Camera MCIC 시리즈 [카탈로그] | MCIC501U | 5 MP CMOS high-speed multi camera imaging colorimeter (MCIC) | Chromaticity, Luminance, Spectral Radiance | No | Yes (Optional) | USB 3.0 |
MCIC1230U | 12 MP CMOS high-speed multi camera imaging colorimeter (MCIC) | Chromaticity, Luminance, Spectral Radiance | No | Yes (Optional) | USB 3.0 |
