Solution

솔루션

VR/ AR 평가 솔루션


AR / VR 디스플레이의 성능평가를 수행할 수 있는

평가 장비 솔루션


사람 눈의 특성과 VR/AR 기기의 렌즈 및 광학계 설계

특성을 고려한 측정 장비 설계


AR / VR 기기의 렌즈 및 디스플레이에 대한 영상 품질 및 광 특성 측정을 통한 성능평가 및 최적화 솔루션


AR / VR 설계부터 프로토 타입 검증 해석까지 가능한 소프트웨어


AR / VR 평가 솔루션

AR / VR 디스플레이의 성능평가를 수행할 수 있는 평가 장비 솔루션


사람 눈의 특성과 AR / VR 기기의 렌즈 및 광학계 설계 특성을 고려한 측정 장비 설계


AR / VR 기기의 렌즈 및 디스플레이에 대한 영상 품질 및 광 특성 측정을 통한

성능평가 및 최적화 솔루션


AR / VR 설계부터 프로토 타입 검증 해석까지 가능한 소프트웨어

XR1 Near Eye Display Lens

WP NED lens for AR / VR



렌즈의 입사동공(EP)이 NED의 출사동공(XP)위치에 위치하도록 NED 근처의 렌즈 부분이 좁고 가늘어지는 것이 특징입니다. XR1 NED 렌즈는 헬멧, 헤드셋 또는 안경의 제한된 Eye Box 공간에 맞도록 설계되었습니다.
XR1 NED 렌즈는 최대 73°의 대각선 시야(FOV)로 AR 디스플레이에 최적의 이미징 성능을 제공하도록 특별히 설계되었습니다.
NED 렌즈는 WP5 및 WP6ES 이미징 색도계와 호환되며 두 제품 모두 가능한 가장 정확한 결과를 위해 분광복사계가 통합되어 있습니다. WP5는 고속 생산에 탁월한 반면 WP6ES는 R&D, 엔지니어링 및 소량 생산에 적합합니다.
교체 가능한 외부 입사동공(EP)은 렌즈 전면에 위치합니다. 표준 직경에는 1.5, 2.0, 3.0, 4.0 및 5.0mm가 포함됩니다. 사용자 지정 크기도 사용할 수 있습니다. 렌즈는 0.3m에서 무한대까지 초점을 맞출 수 있습니다.

Key Features

  • 1.5 – 5.0 mm external entrance pupil
  • 73° field of view
  • Polarization insensitive
  • Low distortion
  • 0.3 m – ∞ focus range
  • Rotating periscope design
  • Slim form factor
  • 45° approach angle

Analysis

  • MTF
  • Contrast
  • Gamut and white point
  • Luminance and color uniformity
  • Distortion

AR / VR 측정 시스템

  • IEC TC 110 63145-20-10 기준 암실 구성
  • 5축 고니오메터
  • Eye relief 조정 가능
  • 휘도/ 색도 측정을 위한 전용 Probe (렌즈) 포함
    • 사람의 눈을 모사
    • (Viewing angle 2º, Entrance pupil 5mm)
    • 다양한 실험 조건을 위해 추가 Aperture 제공
  • 고정밀 Spectroradiometer포함

VR 기기의 휘도 및 휘도 균일도 측정
VR 기기의 색도 및 색도 균일도 측정
AR / VR 디스플레이 시야각 측정

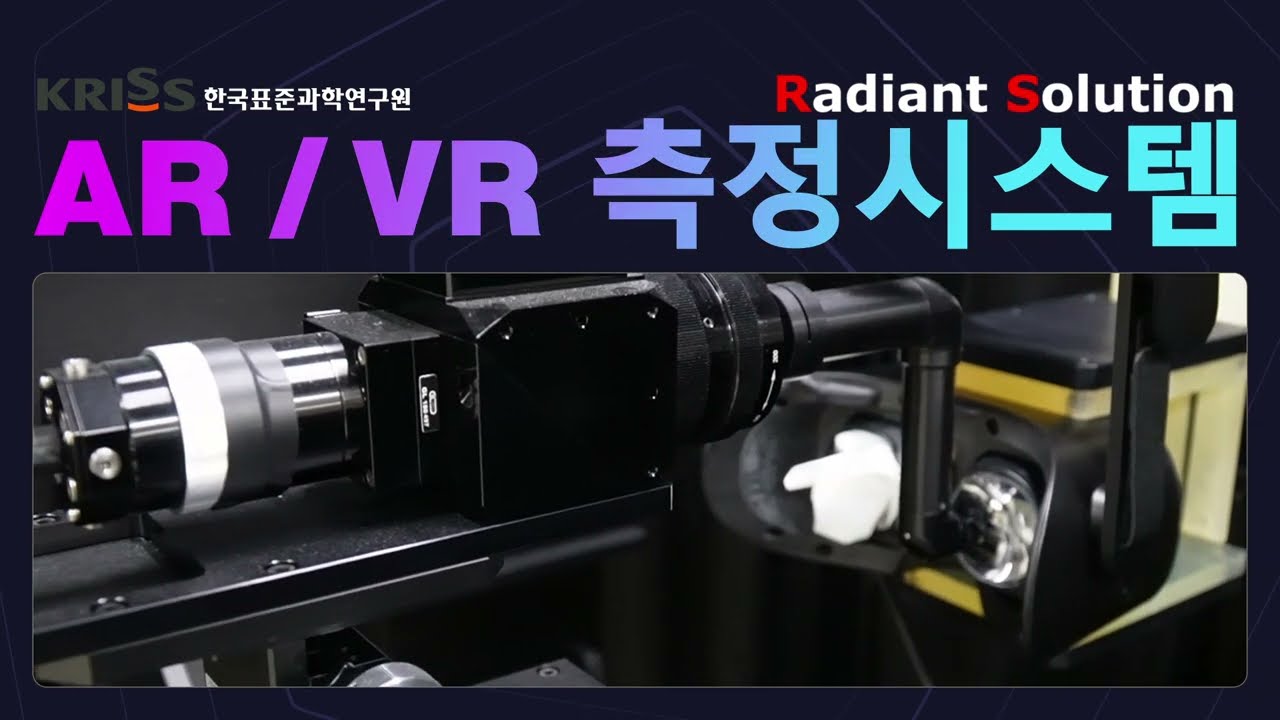

< AR / VR 측정시스템 동영상 보기>



XR1 Near Eye Display Lens

WP NED lens for AR / VR

렌즈의 입사동공(EP)이 NED의 출사동공(XP)위치에 위치하도록 NED 근처의 렌즈 부분이 좁고 가늘어지는 것이 특징입니다. XR1 NED 렌즈는 헬멧, 헤드셋 또는 안경의 제한된 Eye Box 공간에 맞도록 설계되었습니다.
XR1 NED 렌즈는 최대 73°의 대각선 시야(FOV)로 AR 디스플레이에 최적의 이미징 성능을 제공하도록 특별히 설계되었습니다.
NED 렌즈는 WP5 및 WP6ES 이미징 색도계와 호환되며 두 제품 모두 가능한 가장 정확한 결과를 위해 분광복사계가 통합되어 있습니다. WP5는 고속 생산에 탁월한 반면 WP6ES는 R&D, 엔지니어링 및 소량 생산에 적합합니다.

교체 가능한 외부 입사동공(EP)은 렌즈 전면에 위치합니다. 표준 직경에는 1.5, 2.0, 3.0, 4.0 및 5.0mm가 포함됩니다. 사용자 지정 크기도 사용할 수 있습니다. 렌즈는 0.3m에서 무한대까지 초점을 맞출 수 있습니다.

Key Features


  • 1.5 – 5.0 mm external entrance pupil
  • 73° field of view
  • Polarization insensitive
  • Low distortion
  • 0.3 m – ∞ focus range
  • Rotating periscope design
  • Slim form factor
  • 45° approach angle

Analysis


  • MTF
  • Contrast
  • Gamut and white point
  • Luminance and color uniformity
  • Distortion

AR / VR 측정 시스템

  • IEC TC 110 63145-20-10 기준 암실 구성
  • 5축 고니오메터
  • Eye relief 조정 가능
  • 휘도/ 색도 측정을 위한 전용 Probe (렌즈) 포함
    • 사람의 눈을 모사
    • (Viewing angle 2º, Entrance pupil 5mm)
    • 다양한 실험 조건을 위해 추가 Aperture 제공
  • 고정밀 Spectroradiometer포함

VR 기기의 휘도 및 휘도 균일도 측정
VR 기기의 색도 및 색도 균일도 측정
AR / VR 디스플레이 시야각 측정
Spectral range
Sensor
Number of pixels
Physical resolution
Optical FWHM
Wavelengh reproducibility
intergration time
A/D conversion
Signal to noise ratio
Stray light
Spectroradiometric accuracy


Measurement uncertainty of color coordinates (x.y)
340-850nm / 200-800nm / 380-1050nm / 200-1050nm
Back-thinned type CCD image sensor
2048
~ 0.5 nm
2.5 nm
+ - 0.5nm
10 ms to 10 s in automatic mode
16 bits
1000:01:00
2 - 10E - 4
6% within range 200 - 200 nm, 5% within rage 220 - 500 nm, 4% within range 500 - 1050 nm
0.0015


< AR / VR 측정시스템 동영상 보기>

AR / VR 설계 및 해석 SW

Waveguide & Display pixel design   –   Lumerical

Exit pupil expander   –   Zemax

Human eye and Camera vision analysis   –   Speos

Waveguide & display pixel design

  • Display Development
    • Micro LED, LED, OLED
    • Model optical, electrical, thermal, quantum


  • Diffractive design
    • Waveguide gratings
    • Metalenses

Exit pupil expander design

  • Optical Design
    • Exit pupil expander
    • Freeform surface modeling
    • Lens imaging system
  • Optomechanical packaging
  • Structural & thermal analysis
  • Stray light analysis

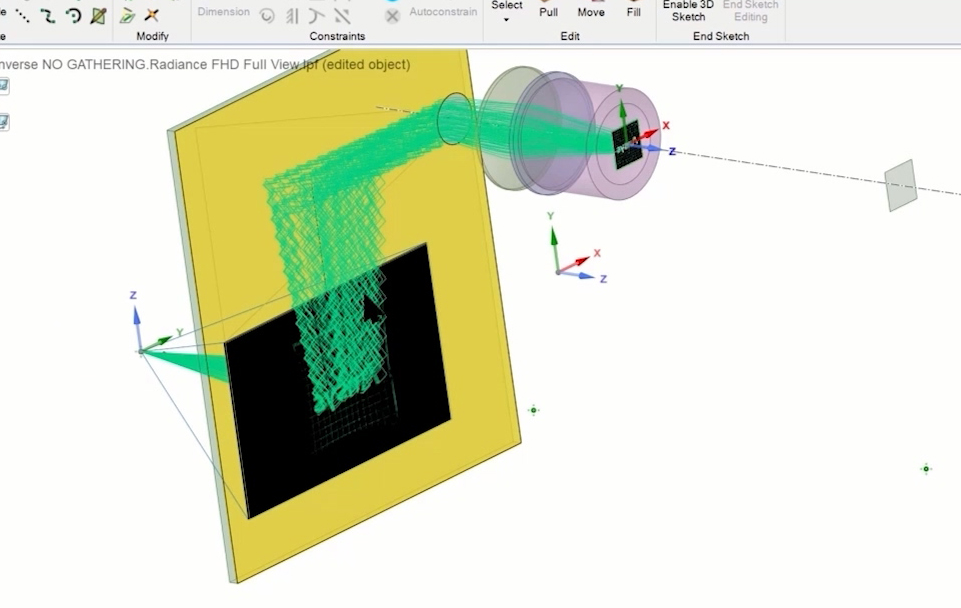

Human eye and Camera vision analysis

  • Mechanical packaging
  • Environment integration
  • Display visualization
  • Full scene rendering
  • Human vision

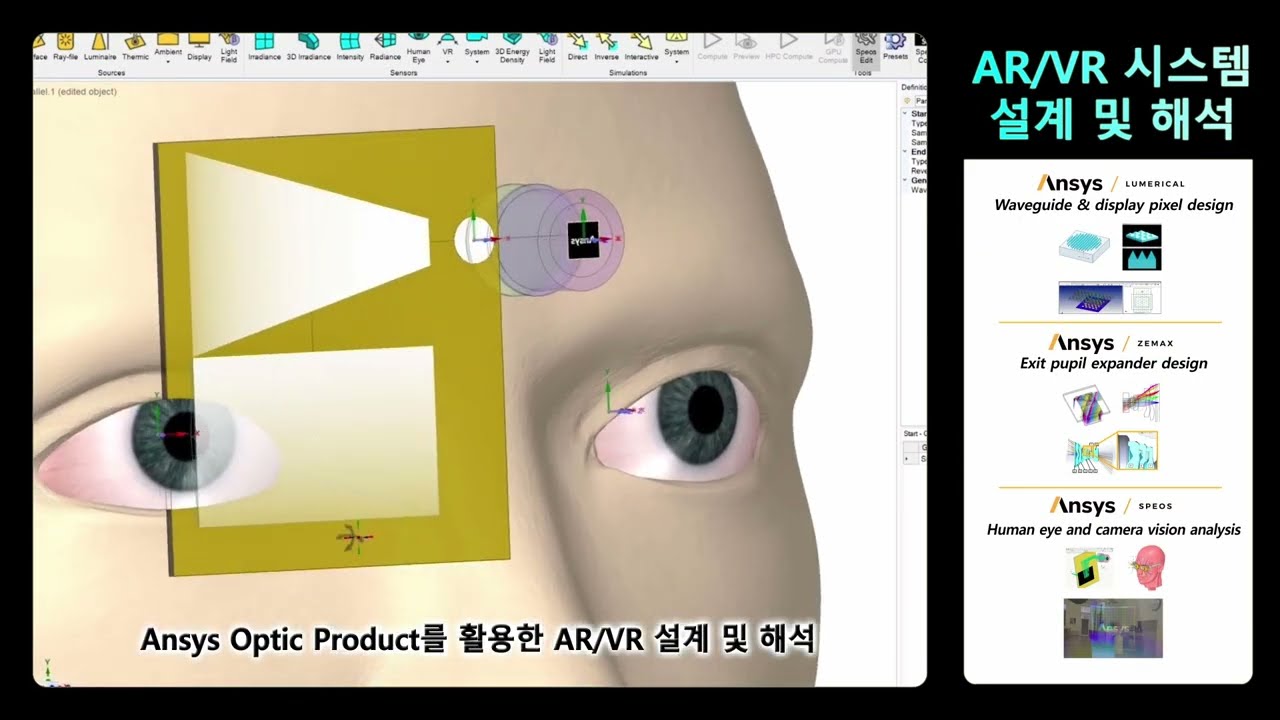

< AR / VR 설계 및 프로토타입 검증을 위한 Ansys Optics SW 동영상 보기>

AR / VR 설계 및 해석 SW

Waveguide & Display pixel design   –   Lumerical
Exit pupil expander design   –   Zemax
Human eye and Camera vision analysis   –   Speos

Waveguide & Display pixel design

  • Display Development
    • Micro LED, LED, OLED
    • Model optical, electrical, thermal, quantum
  • Diffractive design
    • Waveguide gratings
    • Metalenses

Exit pupil expander design

  • Optical Design
