Optical HW
광학 HW
GL OPTI SPHERE 소개
![]() | GL OPTI SPHERE 시리즈는 광속(Luminous Flux) 및 방사속(Radiant Power) 측정 장비입니다. |
![]() | LED와 같은 소자에서부터 LED 레트로핏 조명, 대형 조명기구까지 측정이 가능한 여러 사이즈의 적분구가 GL OPTIC SPECTIS 스펙트로미터와 함께 제공이 되고 있습니다. |
![]() | GL OPTI SPHERE 48은 미니 스펙트로미터와 장착하면 언제 어느 장소에서나 개별 LED 측정이 가능한 Handy 사이즈의 적분구입니다. |
GL OPTI SPHERE 시리즈 종류
GL OPTI SPHERE 48
– LED 측정용 미니 휴대용 적분구
![]() | 미니 포터블 적분구 사이즈 |
![]() | LED 비닝(binning) 및 현장 입고 품질 검수 적합 |
![]() | GL OPTIC 미니 스펙트로미터에 장착하여 바로 사용 |
![]() | 자동 캘리브레이션 파일 적용 |
![]() | 정확한 테스트 결과 |
Optical HW
광학 HW
GL OPTI SPHERE 소개
GL OPTI SPHERE 시리즈는 광속(Luminous Flux) 및 방사속(Radiant Power) 측정 장비입니다. | |
![]() | LED와 같은 소자에서부터 LED 레트로핏 조명, 대형 조명기구까지 측정이 가능한 여러 사이즈의 적분구가 GL OPTIC SPECTIS 스펙트로미터와 함께 제공이 되고 있습니다. |
![]() | GL OPTI SPHERE 48은 미니 스펙트로미터와 장착하면 언제 어느 장소에서나 개별 LED 측정이 가능한 Handy 사이즈의 적분구입니다. |
GL OPTI SPHERE 시리즈 종류
GL OPTI SPHERE 48
– LED 측정용 미니 휴대용 적분구
![]() | 미니 포터블 적분구 사이즈 |
![]() | LED 비닝(binning) 및 현장 입고 품질 검수 적합 |
![]() | GL OPTIC 미니 스펙트로미터에 장착하여 바로 사용 |
![]() | 자동 캘리브레이션 파일 적용 |
![]() | 정확한 테스트 결과 |
Technical Data | Sphere Inner Diameter | 48mm |
Entrance Diameter | 9mm | |
Spectral range | 400nm-730nm | |
Dimension | 52mm x 88mm x 51mm | |
Exit | At 90° from entrance |
GL OPTI SPHERE 205
– LED 및 LED 모듈측정 적분구
![]() | CIE 127:2007 규약 적합 LED 측정 |
![]() | Universal Lamp 거치대 |
![]() | 전면 발광 소자 및 광원을 위한 구조 |
![]() | SMA fiber optic 혹은 GL SPECIS 1.0 용 Universal Port 사용 |
![]() | 보조 광원 |
GL OPTI SPHERE 205
– LED 및 LED 모듈측정 적분구
![]() | CIE 127:2007 규약 적합 LED 측정 |
![]() | Universal Lamp 거치대 |
![]() | 전면 발광 소자 및 광원을 위한 구조 |
![]() | SMA fiber optic 혹은 GL SPECIS 1.0 용 Universal Port 사용 |
![]() | 보조 광원 |
Technical Data | Sphere Inner Diameter | 205mm |
Entrance Diameter | 50mm | |
Spectral range | 240nm-2600nm | |
Dimension | 265mm x 270mm x 225mm | |
Inner Coating | Barium Sulfate(BaSO4) | |
Auxiliary Light Source | White LED | |
Weight | 3.3kg |
GL OPTI SPHERE 500
– LED 레트로핏 조명 측정 적분구
![]() | CIE 127:2007 규약 적합 LED 측정 |
![]() | Universal Lamp 거치대 |
![]() | 전면 발광 소자 및 광원을 위한 구조 |
![]() | SMA fiber optic 혹은 GL SPECIS 1.0 용 Universal Port 사용 |
![]() | 보조 광원 |
GL OPTI SPHERE 500
– LED 레트로핏 조명 측정 적분구
![]() | CIE 127:2007 규약 적합 LED 측정 |
![]() | Universal Lamp 거치대 |
![]() | 전면 발광 소자 및 광원을 위한 구조 |
![]() | SMA fiber optic 혹은 GL SPECIS 1.0 용 Universal Port 사용 |
![]() | 보조 광원 |
Technical Data | Sphere Inner Diameter | 500mm |
Entrance Diameter | 80mm | |
Spectral range | 240nm-2600nm | |
Dimension | 620mm x 760mm x 590mm | |
Inner Coating | Barium Sulfate(BaSO4) | |
Auxiliary Light Source | White LED | |
Weight | 17.5kg |
GL OPTI SPHERE 1100
– LED 레트로핏 조명 측정 적분구
![]() | CIE 127:2007 규약 적합 LED 측정 |
![]() | Universal Lamp 거치대 |
![]() | 전면 발광 소자 및 광원을 위한 구조 |
![]() | SMA fiber optic 혹은 GL SPECIS 1.0 용 Universal Port 사용 |
![]() | 보조 광원 |
GL OPTI SPHERE 1100
– LED 레트로핏 조명 측정 적분구
![]() | CIE 127:2007 규약 적합 LED 측정 |
![]() | Universal Lamp 거치대 |
![]() | 전면 발광 소자 및 광원을 위한 구조 |
![]() | SMA fiber optic 혹은 GL SPECIS 1.0 용 Universal Port 사용 |
![]() | 보조 광원 |
Technical Data | Sphere Inner Diameter | 1100mm |
Entrance Diameter | 150mm | |
Spectral range | 240nm-2600nm | |
Dimension | 1200mm x 1125mm x 1800mm | |
Inner Coating | Barium Sulfate(BaSO4) | |
Auxiliary Light Source | White LED |

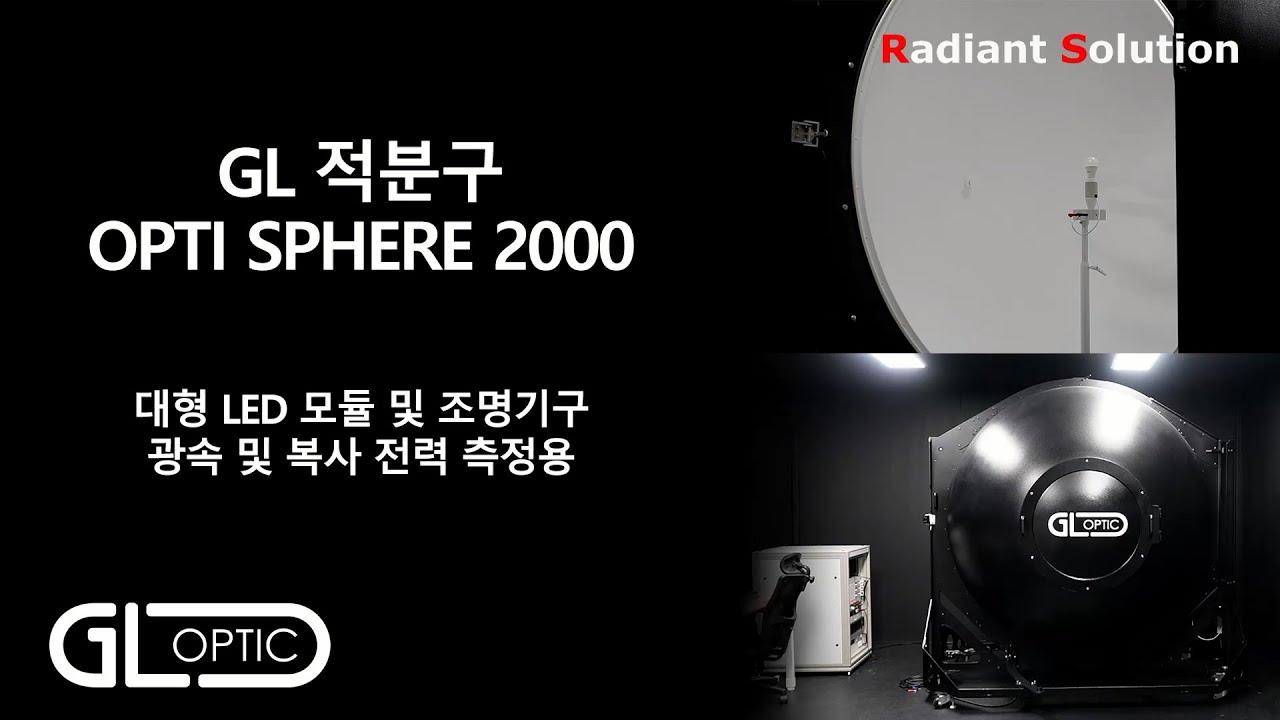

GL OPTI SPHERE 2000
– 대형 조명 기구 측정 적분구
![]() | CIE 127:2007 규약 적합 LED 측정 |
![]() | Universal Lamp 거치대 |
![]() | 전면 발광 소자 및 광원을 위한 구조 |
![]() | SMA fiber optic 혹은 GL SPECIS 1.0 용 Universal Port 사용 |
![]() | 보조 광원 |
GL OPTI SPHERE 2000
– 대형 조명 기구 측정 적분구
![]() | CIE 127:2007 규약 적합 LED 측정 |
![]() | Universal Lamp 거치대 |
![]() | 전면 발광 소자 및 광원을 위한 구조 |
![]() | SMA fiber optic 혹은 GL SPECIS 1.0 용 Universal Port 사용 |
![]() | 보조 광원 |
Technical Data | Sphere Inner Diameter | 2000mm |
Entrance Diameter | 700mm | |
Spectral range | 400nm- | |
Dimension | 2200mm x 2200mm x 2300mm | |
Inner Coating | Barium Sulfate(BaSO4) | |
Auxiliary Light Source | White LED |
