라이다는 Light Detection and Ranging의 줄임말로, 레이저 기반의 원격 감지 기술입니다. 레이저 광을 목표물에 쏘고 반사되어 돌아오는 시간을 측정하여 거리를 계산하는 방식으로, 고해상도 3D 지도를 생성할 수 있습니다. 이 기술은 자율주행 차량, 로봇, 지리 정보 시스템(GIS), 안면 인식, 산업 자동화 등 다양한 분야에서 사용되고 있습니다.

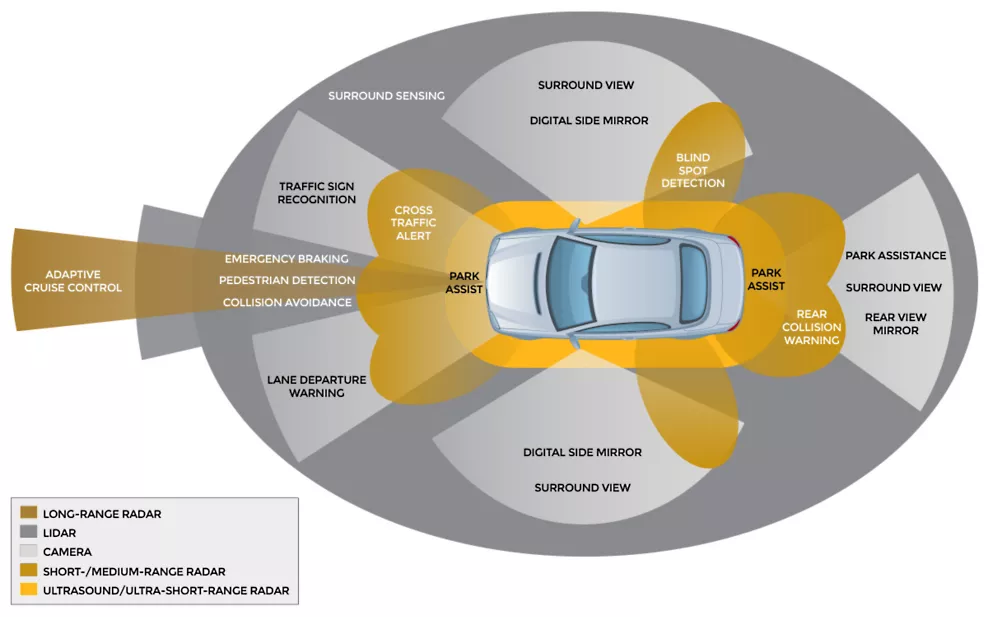

■ Radar vs Sonar vs Lidar
레이더 (RADAR)
소나 (SONAR)
라이다 (LiDAR)
감지 수단
전자기파
음파
빛(광파)
주요 사용처
항공, 기상 예보
수중 탐사, 고고학
자율주행, 로봇, 지도 제작
장점
긴 거리, 악천후 가능
수중 사용 가능
고해상도, 정확도 우수
단점
해상도 낮음
해상도 낮음
고비용, 눈 안전성 문제
라이다는 빛을 기반으로 하여 가장 정밀한 거리 및 물체 정보를 제공하지만, 비용이 높고 기상 조건의 영향을 받을 수 있다는 단점이 있습니다.
■ 라이다의 작동 원리
라이다 시스템은 다음 세 가지 주요 부품으로 구성됩니다:
이미터 (Emitter): 레이저 펄스를 빠르게 발사 (초당 수십만 번)
리시버 (Receiver): 반사되어 돌아오는 빛을 수신
프로세서 (Processor): 빛의 이동 시간을 계산하여 거리 산출 → 3D 데이터로 변환
이 과정을 통해 수천 개의 데이터 포인트(포인트 클라우드)가 형성되며, 이는 공간의 구조를 시각적으로 표현하는 데 사용됩니다.
■ 라이다 유형별 특징
유형
설명
특징/장단점
활용 예시
회전 라이다 (Rotational LiDAR)
레이저 광원이 360도로 회전하며 주변을 스캔
• 넓은 시야 (360도) • 기계적 회전 → 내구성 이슈
자율주행차, 로봇
스캔 라이다 (Scanning/Solid-State LiDAR)
회전을 대신해 위상 배열, 메타표면 등의 기술로 스캔
• 비기계식 → 작고 견고 • 비용 낮춤
드론, 모바일 장치
플래시 라이다 (Flash LiDAR)
단일 플래시로 전체 장면을 캡처 (카메라와 유사)
• 빠른 캡처 • 짧은 거리 • 해상도 제한
스마트폰 얼굴 인식, AR
ToF 라이다 (Time-of-Flight)
레이저 펄스의 왕복 시간을 측정하여 거리 산출
• 단순하고 정밀 • 다수의 현재 시스템에 사용
일반 자율주행차
FMCW 라이다 (Frequency-Modulated Continuous Wave)
연속 파형 레이저로 주파수 간섭을 이용해 거리/속도 측정
• 다중 시스템 동작에 강함 • 속도까지 측정 가능 • 복잡한 처리 요구
차세대 고정밀 차량 센서
공중 라이다 (Aerial LiDAR)
항공기, 드론에서 지형/구조를 매핑
• 넓은 지역 신속 스캔 • 고도 정보 포함
삼림 조사, 도시 계획
지상 라이다 (Terrestrial LiDAR)
지면 기반 차량/고정 장비에 장착
• 세밀한 구조물 매핑 가능
건축 스캔, 문화재 복원
■️ 라이다의 장점과 도전 과제
○ 장점
고정밀, 고해상도 거리 측정
자체 광원 → 야간/어두운 환경에서도 작동
실시간 3D 포인트 클라우드 생성
단일 파장 사용으로 시스템 간소화
○ 과제
비용이 높고 대중화 제한
기상, 먼지, 안개에 민감
눈에 대한 안전성 이슈
데이터량이 많아 복잡한 계산 필요
□ LiDAR 설계 및 시뮬레이션 워크플로우
< Lidar 설계 및 시뮬레이션 워크플로우 >

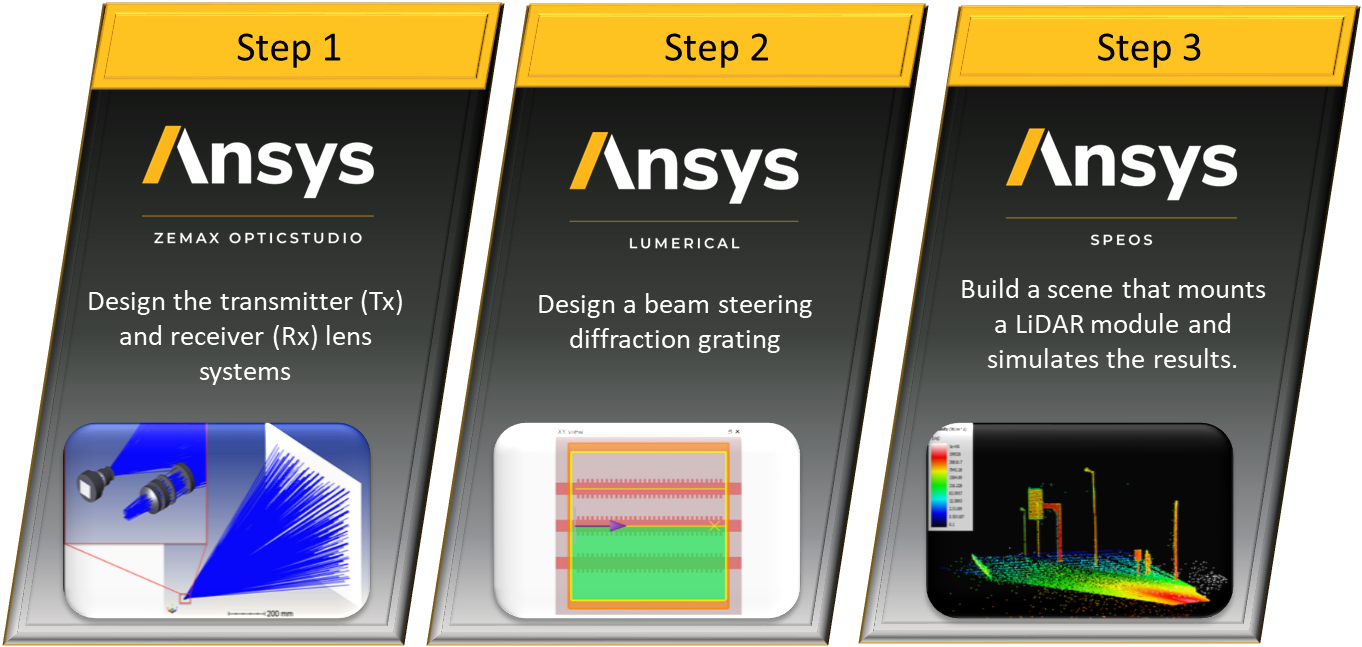

■ 워크플로우 시나리오
Zemax에서 송신부 광학 설계 (Laser → Lens → Beam Expander → Mirror)
Zemax에서 수신부 설계 및 FOV 검토
설계한 광학계 ➝ ODX 형식으로 Speos에 전달
Lumerical에서 Grating 구조 설계 → RCWA로 회절 효율 계산
효율 결과 ➝ JSON으로 내보내 Speos에 통합
Speos에서 전체 LiDAR 시스템 시뮬레이션
차량 내 장착
다양한 거리/방향의 물체에 대한 반사
시야각, 거리, 수신 강도 평가
(필요 시) 결과를 다시 Zemax 또는 Lumerical로 파라미터 피드백
□ Ansys Optic SW 제품별 특징
■ Zemax OpticStudio – 송수신 광학계 설계
○ 목적:
LiDAR 시스템의 송신(Tx) 및 수신(Rx) 광학계를 설계
○ 핵심 기능:
렌즈, 거울, 빔 스플리터 설계
레이저 소스 모델링 (가우시안 빔, 파장, 방사 패턴)
광선 추적 (Ray Tracing) 으로 광선 분포, 에너지 효율성 평가
공차 분석 및 다중 소자 조립 효과 확인
ODX (Optical Design Exchange) 파일 형식으로 Ansys Speos로 내보내기
○ 예시:
발광부: LD + collimation lens → BE lens
수신부: 반사경 + 필터 + 집광 렌즈 → 검출기
■ Lumerical – 나노 광학/회절소자 설계
○ 목적:
LiDAR의 핵심 구성품인 광학 격자, 메타표면, 회절 렌즈 등 미세구조 설계
○ 핵심 기능:
RCWA (Rigorous Coupled Wave Analysis): 1D/2D 회절 격자 효율 분석
FDTD (Finite-Difference Time-Domain): 빛의 파동 전파, 회절, 간섭 정밀 분석
< Lidar 설계 및 시뮬레이션 워크플로우 >
□ 라이다(LiDAR)란 무엇인가?
라이다는 Light Detection and Ranging의 줄임말로, 레이저 기반의 원격 감지 기술입니다. 레이저 광을 목표물에 쏘고 반사되어 돌아오는 시간을 측정하여 거리를 계산하는 방식으로, 고해상도 3D 지도를 생성할 수 있습니다. 이 기술은 자율주행 차량, 로봇, 지리 정보 시스템(GIS), 안면 인식, 산업 자동화 등 다양한 분야에서 사용되고 있습니다.
■ Radar vs Sonar vs Lidar
라이다는 빛을 기반으로 하여 가장 정밀한 거리 및 물체 정보를 제공하지만, 비용이 높고 기상 조건의 영향을 받을 수 있다는 단점이 있습니다.
■ 라이다의 작동 원리
이 과정을 통해 수천 개의 데이터 포인트(포인트 클라우드)가 형성되며, 이는 공간의 구조를 시각적으로 표현하는 데 사용됩니다.
■ 라이다 유형별 특징
• 기계적 회전 → 내구성 이슈
회전을 대신해 위상 배열, 메타표면 등의 기술로 스캔
• 비용 낮춤
• 짧은 거리
• 해상도 제한
• 다수의 현재 시스템에 사용
• 속도까지 측정 가능
• 복잡한 처리 요구
• 고도 정보 포함
■️ 라이다의 장점과 도전 과제
○ 장점
고정밀, 고해상도 거리 측정
자체 광원 → 야간/어두운 환경에서도 작동
실시간 3D 포인트 클라우드 생성
단일 파장 사용으로 시스템 간소화
○ 과제
비용이 높고 대중화 제한
기상, 먼지, 안개에 민감
눈에 대한 안전성 이슈
데이터량이 많아 복잡한 계산 필요
□ LiDAR 설계 및 시뮬레이션 워크플로우
< Lidar 설계 및 시뮬레이션 워크플로우 >
■ 워크플로우 시나리오
Zemax에서 송신부 광학 설계 (Laser → Lens → Beam Expander → Mirror)
Zemax에서 수신부 설계 및 FOV 검토
설계한 광학계 ➝ ODX 형식으로 Speos에 전달
Lumerical에서 Grating 구조 설계 → RCWA로 회절 효율 계산
효율 결과 ➝ JSON으로 내보내 Speos에 통합
Speos에서 전체 LiDAR 시스템 시뮬레이션
차량 내 장착
다양한 거리/방향의 물체에 대한 반사
시야각, 거리, 수신 강도 평가
(필요 시) 결과를 다시 Zemax 또는 Lumerical로 파라미터 피드백
□ Ansys Optic SW 제품별 특징
■ Zemax OpticStudio – 송수신 광학계 설계
○ 목적:
○ 핵심 기능:
렌즈, 거울, 빔 스플리터 설계
레이저 소스 모델링 (가우시안 빔, 파장, 방사 패턴)
광선 추적 (Ray Tracing) 으로 광선 분포, 에너지 효율성 평가
공차 분석 및 다중 소자 조립 효과 확인
ODX (Optical Design Exchange) 파일 형식으로 Ansys Speos로 내보내기
○ 예시:
발광부: LD + collimation lens → BE lens
수신부: 반사경 + 필터 + 집광 렌즈 → 검출기
■ Lumerical – 나노 광학/회절소자 설계
○ 목적:
○ 핵심 기능:
RCWA (Rigorous Coupled Wave Analysis): 1D/2D 회절 격자 효율 분석
FDTD (Finite-Difference Time-Domain): 빛의 파동 전파, 회절, 간섭 정밀 분석
MODE 솔버: 웨이브가이드 설계 가능
각 입사각 및 파장에 따른 회절 효율 JSON 파일 생성
Speos에서 "Diffraction efficiency file" 로 사용 가능
○ 예시:
Beam shaping grating, FMCW용 diffractive combiner, 판형 메타렌즈
■ Ansys Speos – 시스템 전체 시뮬레이션
○ 목적:
○ 핵심 기능:
송수신 경로 전체 광선 추적
Lumerical에서 생성한 회절 효율 JSON 기반 Grating 요소 정의
Zemax에서 가져온 렌즈 모델(ODX)로 실제 시스템 반영
대상 물체 반사, 환경 산란, 안개/비 등 기상 조건 시뮬레이션
LiDAR FOV(Field of View), 거리 탐지 범위, dead zone 분석
Human Vision Lab → 결과 가시성 분석 (HUD 시나리오나 AR과 연계 시)
○ 주요 결과:
3D 포인트 클라우드 분포
거리/속도 감지 정확도
시스템 최적 위치/형상/장착각 분석
□ Ansys를 활용한 LiDAR 개발의 핵심 포인트
1. 광학 시스템 설계 및 시뮬레이션
2. 센서 및 환경 모델링
3. 센서 배치 및 패키징 최적화
4. 다중 물리 통합 해석
5. 가상 시나리오 기반 테스트
